基本信息

评测编号	006
论文名称	大数据行业风险管理研究
作者	陆岷峰，沈黎怡
通讯方式	1．南京财经大学中国区域金融研究中心，江苏南京210046；2．南京工业大学，江苏南京211816
原始文章	大数据行业风险管理研究

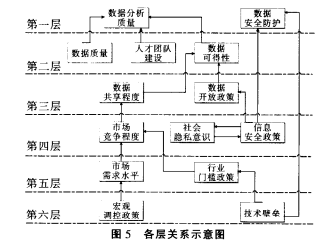

从最终层级图进行初步判断

论文原始截图
同一层级是否有横向非回路箭头	无
初步评估结果	没有发现错误
说明	很标准的一个图，里面有回路。从最上层{数据安全防护}可以看出是用结果优先的抽取方式进行

从原始矩阵开始根据文章采用的方法进行计算

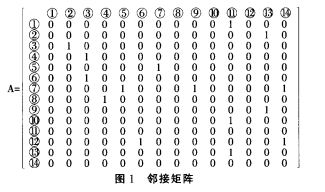

原始矩阵=

$$原始矩阵A=\begin{array} {c|ccccccc}{M_{14 \times14}} &① &② &③ &④ &⑤ &⑥ &⑦ &⑧ &⑨ &⑩ &⑾ &⑿ &⒀ &⒁\\ \hline ① &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline ② &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0\\ \hline ③ &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline ④ &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline ⑤ &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0\\ \hline ⑥ &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline ⑦ &0 &0 &0 &0 &1 &0 &0 &0 &1 &0 &0 &0 &0 &1\\ \hline ⑧ &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline ⑨ &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0\\ \hline ⑩ &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline ⑾ &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline ⑿ &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &1\\ \hline ⒀ &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline ⒁ &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline \end{array} $$

计算结果比较

$$可达矩阵R=\begin{array} {c|ccccccc}{M_{14 \times14}} &① &② &③ &④ &⑤ &⑥ &⑦ &⑧ &⑨ &⑩ &⑾ &⑿ &⒀ &⒁\\ \hline ① &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline ② &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &1 &0\\ \hline ③ &0 &1 &1 &0 &0 &0 &0 &0 &0 &0 &1 &0 &1 &0\\ \hline ④ &0 &1 &1 &1 &0 &0 &0 &0 &0 &0 &1 &0 &1 &0\\ \hline ⑤ &0 &0 &0 &0 &1 &0 &1 &0 &1 &0 &1 &0 &1 &1\\ \hline ⑥ &0 &1 &1 &0 &0 &1 &0 &0 &0 &0 &1 &0 &1 &0\\ \hline ⑦ &0 &0 &0 &0 &1 &0 &1 &0 &1 &0 &1 &0 &1 &1\\ \hline ⑧ &0 &1 &1 &1 &0 &0 &0 &1 &0 &0 &1 &0 &1 &0\\ \hline ⑨ &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &1 &0 &1 &0\\ \hline ⑩ &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &1 &0 &0 &0\\ \hline ⑾ &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline ⑿ &0 &1 &1 &0 &0 &1 &0 &0 &0 &0 &1 &1 &1 &1\\ \hline ⒀ &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &1 &0\\ \hline ⒁ &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1\\ \hline \end{array} $$$$缩减矩阵S=\begin{array} {c|ccccccc}{M_{14 \times14}} &① &② &③ &④ &⑤ &⑥ &⑦ &⑧ &⑨ &⑩ &⑾ &⑿ &⒀ &⒁\\ \hline ① &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline ② &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0\\ \hline ③ &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline ④ &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline ⑤ &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0\\ \hline ⑥ &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline ⑦ &0 &0 &0 &0 &1 &0 &0 &0 &1 &0 &0 &0 &0 &1\\ \hline ⑧ &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline ⑨ &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0\\ \hline ⑩ &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline ⑾ &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline ⑿ &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &1\\ \hline ⒀ &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline ⒁ &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline \end{array} $$

原始结果

①

②

③

④

⑤

⑥

⑦

⑧

⑨

⑩

⑾
