基本信息

评测编号	010
论文名称	风险控制视角下的危险品物流管理策略研究
作者	张冠湘，邓思琪，付余，钟慧玲
通讯方式	(华南理工大学经济与贸易学院，广州510006)
原始文章	风险控制视角下的危险品物流管理策略研究

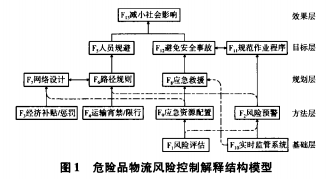

从最终层级图进行初步判断

论文原始截图
同一层级是否有横向非回路箭头	无
初步评估结果	没有发现错误
说明	观察倒数第二层，即上面标的方法层的两个要素，可知，是采用经典的结果优先抽取的方法。

从原始矩阵开始根据文章采用的方法进行计算

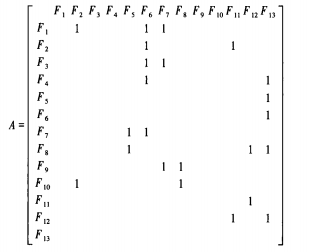

原始矩阵=

$$原始矩阵A=\begin{array} {c|ccccccc}{M_{13 \times13}} &F1 &F2 &F3 &F4 &F5 &F6 &F7 &F8 &F9 &F10 &F11 &F12 &F13\\ \hline F1 & &1 & & & &1 &1 & & & & & & \\ \hline F2 & & & & & &1 & & & & &1 & & \\ \hline F3 & & & & & &1 &1 & & & & & & \\ \hline F4 & & & & & &1 & & & & & & &1\\ \hline F5 & & & & & & & & & & & & &1\\ \hline F6 & & & & & & & & & & & & &1\\ \hline F7 & & & & &1 &1 & & & & & & & \\ \hline F8 & & & & &1 & & & & & & &1 &1\\ \hline F9 & & & & & & &1 &1 & & & & & \\ \hline F10 & &1 & & & & & &1 & & & & & \\ \hline F11 & & & & & & & & & & & &1 & \\ \hline F12 & & & & & & & & & & &1 & &1\\ \hline F13 & & & & & & & & & & & & & \\ \hline \end{array} $$

计算结果比较

$$可达矩阵R=\begin{array} {c|ccccccc}{M_{13 \times13}} &F1 &F2 &F3 &F4 &F5 &F6 &F7 &F8 &F9 &F10 &F11 &F12 &F13\\ \hline F1 &1 &1 & & &1 &1 &1 & & & &1 &1 &1\\ \hline F2 & &1 & & & &1 & & & & &1 &1 &1\\ \hline F3 & & &1 & &1 &1 &1 & & & & & &1\\ \hline F4 & & & &1 & &1 & & & & & & &1\\ \hline F5 & & & & &1 & & & & & & & &1\\ \hline F6 & & & & & &1 & & & & & & &1\\ \hline F7 & & & & &1 &1 &1 & & & & & &1\\ \hline F8 & & & & &1 & & &1 & & &1 &1 &1\\ \hline F9 & & & & &1 &1 &1 &1 &1 & &1 &1 &1\\ \hline F10 & &1 & & &1 &1 & &1 & &1 &1 &1 &1\\ \hline F11 & & & & & & & & & & &1 &1 &1\\ \hline F12 & & & & & & & & & & &1 &1 &1\\ \hline F13 & & & & & & & & & & & & &1\\ \hline \end{array} $$$$缩减矩阵S=\begin{array} {c|ccccccc}{M_{13 \times13}} &F1 &F2 &F3 &F4 &F5 &F6 &F7 &F8 &F9 &F10 &F11 &F12 &F13\\ \hline F1 & &1 & & & & &1 & & & & & & \\ \hline F2 & & & & & &1 & & & & &1 & & \\ \hline F3 & & & & & & &1 & & & & & & \\ \hline F4 & & & & & &1 & & & & & & & \\ \hline F5 & & & & & & & & & & & & &1\\ \hline F6 & & & & & & & & & & & & &1\\ \hline F7 & & & & &1 &1 & & & & & & & \\ \hline F8 & & & & &1 & & & & & & &1 & \\ \hline F9 & & & & & & &1 &1 & & & & & \\ \hline F10 & &1 & & & & & &1 & & & & & \\ \hline F11 & & & & & & & & & & & &1 & \\ \hline F12 & & & & & & & & & & &1 & &1\\ \hline F13 & & & & & & & & & & & & & \\ \hline \end{array} $$

原始结果

F10

F11

F12

F13

结论：错误

从论文的行文上看，层级抽取是手动抽做的，估计哪一步手抖，弄错了。层级多了一层，改动原始矩阵的一个值估计就可以获得图中的效果！
