基本信息

评测编号	016
论文名称	基于 FTA 和 ISM 的氯化反应失控火灾爆炸危险性分析
作者	李晨阳王静虹尹浪
通讯方式	南京工业大学安全科学与工程学院南京 210009
原始文章	基于 FTA 和 ISM 的氯化反应失控火灾爆炸危险性分析

从最终层级图进行初步判断

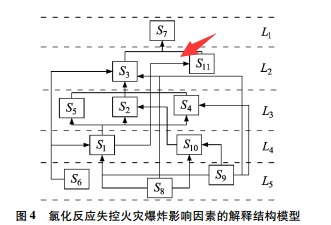

论文原始截图
同一层级是否有横向非回路箭头	无
初步评估结果	无
说明	初步判断，用结果优先跟原因优先获得的结果一样。文中说明了是按照经典方法抽取，即结果优先。

从原始矩阵开始根据文章采用的方法进行计算

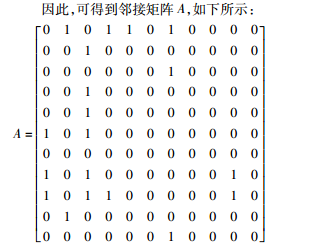

原始矩阵=

$$原始矩阵A=\begin{vmatrix}0&1&0&1&1&0&1&0&0&0&0\\ 0&0&1&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&1&0&0&0&0\\ 0&0&1&0&0&0&0&0&0&0&0\\ 0&0&1&0&0&0&0&0&0&0&0\\ 1&0&1&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0\\ 1&0&1&0&0&0&0&0&0&1&0\\ 1&0&1&1&0&0&0&0&0&1&0\\ 0&1&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&1&0&0&0&0\\\end{vmatrix} $$

计算结果比较

$$可达矩阵R=\begin{vmatrix}1&1&1&1&1&0&1&0&0&0&0\\ 0&1&1&0&0&0&1&0&0&0&0\\ 0&0&1&0&0&0&1&0&0&0&0\\ 0&0&1&1&0&0&1&0&0&0&0\\ 0&0&1&0&1&0&1&0&0&0&0\\ 1&1&1&1&1&1&1&0&0&0&0\\ 0&0&0&0&0&0&1&0&0&0&0\\ 1&1&1&1&1&0&1&1&0&1&0\\ 1&1&1&1&1&0&1&0&1&1&0\\ 0&1&1&0&0&0&1&0&0&1&0\\ 0&0&0&0&0&0&1&0&0&0&1\\\end{vmatrix} $$$$缩减矩阵S=\begin{vmatrix}0&1&0&1&1&0&0&0&0&0&0\\ 0&0&1&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&1&0&0&0&0\\ 0&0&1&0&0&0&0&0&0&0&0\\ 0&0&1&0&0&0&0&0&0&0&0\\ 1&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0\\ 1&0&0&0&0&0&0&0&0&1&0\\ 1&0&0&0&0&0&0&0&0&1&0\\ 0&1&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&1&0&0&0&0\\\end{vmatrix} $$

原始结果

结论：错误

该层级之类是正确的，但是添加了一个不存在的因果关系，即到11要素的箭头，该关系是不存在的，也许是原文的原始矩阵输入错误。
