基本信息

评测编号	021
论文名称	基于 ISM 的本科毕业设计（论文）质量分析
作者	徐飞袁哲柴博森
通讯方式	（吉林大学机械科学与工程学院，长春 130012
原始文章	基于 ISM 的本科毕业设计（论文）质量分析

从最终层级图进行初步判断

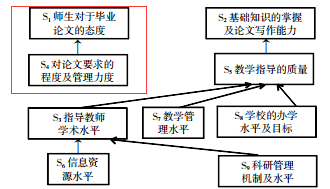

论文原始截图
同一层级是否有横向非回路箭头	无
初步评估结果	看不出
说明	出现两个要素的孤立系统。符合全部采用结果优先抽取的法则。

从原始矩阵开始根据文章采用的方法进行计算

原始矩阵=

$$原始矩阵A=\begin{vmatrix}1&0&0&0&0&0&0&0&0\\ 0&1&0&0&0&0&0&0&0\\ 0&0&1&0&1&0&0&0&0\\ 1&0&0&1&0&0&0&0&0\\ 0&1&0&0&1&0&0&0&0\\ 0&1&1&0&0&1&0&0&0\\ 0&0&0&1&1&0&1&0&0\\ 0&0&0&0&1&0&0&1&0\\ 0&0&1&0&0&0&0&0&1\\\end{vmatrix} $$

计算结果比较

$$可达矩阵R=\begin{vmatrix}1&0&0&0&0&0&0&0&0\\ 0&1&0&0&0&0&0&0&0\\ 0&1&1&0&1&0&0&0&0\\ 1&0&0&1&0&0&0&0&0\\ 0&1&0&0&1&0&0&0&0\\ 0&1&1&0&1&1&0&0&0\\ 1&1&0&1&1&0&1&0&0\\ 0&1&0&0&1&0&0&1&0\\ 0&1&1&0&1&0&0&0&1\\\end{vmatrix} $$$$缩减矩阵S=\begin{vmatrix}0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0\\ 0&0&0&0&1&0&0&0&0\\ 1&0&0&0&0&0&0&0&0\\ 0&1&0&0&0&0&0&0&0\\ 0&0&1&0&0&0&0&0&0\\ 0&0&0&1&1&0&0&0&0\\ 0&0&0&0&1&0&0&0&0\\ 0&0&1&0&0&0&0&0&0\\\end{vmatrix} $$

原始结果

结论：错误

线画错了！顺便说明一下，原文没有给出原始矩阵。用可达矩阵当原始矩阵即可。然后求缩减矩阵上去，或者用原始矩阵的关系放上去就行！
