基本信息

评测编号	023
论文名称	基于ISM的创新创业行为影响因素研究
作者	谭舒婷张艳菊
通讯方式	辽宁工程技术大学工商管理学院辽宁葫芦岛 125105
原始文章	基于ISM的创新创业行为影响因素研究

从最终层级图进行初步判断

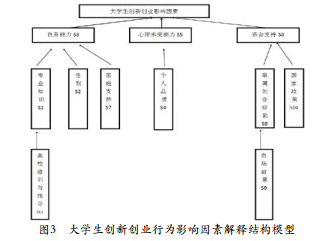

论文原始截图
同一层级是否有横向非回路箭头	无
初步评估结果	看不出错误
说明	很简单的树图。

从原始矩阵开始根据文章采用的方法进行计算

原始矩阵=

$$原始矩阵A=\begin{vmatrix}0&0&1&0&0&0&0&0&0&0&0\\ 0&0&1&0&1&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&1&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0\\ 0&0&1&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&1&0&0&0&0&0\\ 0&0&0&0&0&0&0&1&0&0&0\\ 0&0&0&0&0&1&0&0&0&0&0\\ 1&0&0&0&0&0&0&0&0&0&0\\\end{vmatrix} $$

计算结果比较

$$可达矩阵R=\begin{vmatrix}1&0&1&0&0&0&0&0&0&0&0\\ 0&1&1&0&1&0&0&0&0&0&0\\ 0&0&1&0&0&0&0&0&0&0&0\\ 0&0&0&1&1&0&0&0&0&0&0\\ 0&0&0&0&1&0&0&0&0&0&0\\ 0&0&0&0&0&1&0&0&0&0&0\\ 0&0&1&0&0&0&1&0&0&0&0\\ 0&0&0&0&0&1&0&1&0&0&0\\ 0&0&0&0&0&1&0&1&1&0&0\\ 0&0&0&0&0&1&0&0&0&1&0\\ 1&0&1&0&0&0&0&0&0&0&1\\\end{vmatrix} $$$$缩减矩阵S=\begin{vmatrix}0&0&1&0&0&0&0&0&0&0&0\\ 0&0&1&0&1&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&1&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0\\ 0&0&1&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&1&0&0&0&0&0\\ 0&0&0&0&0&0&0&1&0&0&0\\ 0&0&0&0&0&1&0&0&0&0&0\\ 1&0&0&0&0&0&0&0&0&0&0\\\end{vmatrix} $$

原始结果

第0层

第1层

第2层

结论：正确

后续加了一个总目标作为跟节点。否则它是个孤立系统，分为两个区域的。
