基本信息

评测编号	035
论文名称	基于ISM模型的翻转课堂教学效果影响因素分析
作者	裴利华 1 ，江百炼 1 ，韩峰 2
通讯方式	1.湖南工业大学商学院，湖南株洲 412007； 2.湖南工业大学理学院，湖南株洲 412007
原始文章	基于ISM模型的翻转课堂教学效果影响因素分析

从最终层级图进行初步判断

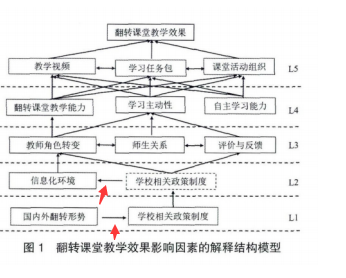

论文原始截图
同一层级是否有横向非回路箭头	显然错了
初步评估结果	层级图有明显问题
说明	层级图明显错误！

从原始矩阵开始根据文章采用的方法进行计算

原始矩阵=

$$原始矩阵A=\begin{array} {c|ccccccc}{M_{12 \times12}} &S1 &S2 &S3 &S4 &S5 &S6 &S7 &S8 &S9 &S10 &S11 &S12\\ \hline S1 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S2 &1 &0 &1 &1 &0 &0 &0 &0 &0 &0 &0 &1\\ \hline S3 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S4 &0 &0 &0 &0 &1 &1 &0 &0 &0 &0 &1 &0\\ \hline S5 &0 &0 &0 &0 &0 &0 &0 &1 &1 &1 &0 &0\\ \hline S6 &0 &0 &0 &0 &0 &0 &0 &1 &1 &1 &0 &0\\ \hline S7 &0 &0 &0 &0 &0 &0 &0 &1 &1 &1 &0 &0\\ \hline S8 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline S9 &0 &0 &0 &0 &0 &0 &0 &1 &0 &1 &0 &0\\ \hline S10 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline S11 &0 &0 &0 &1 &0 &1 &0 &0 &0 &0 &0 &1\\ \hline S12 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &1 &0\\ \hline \end{array} $$

计算结果比较

$$可达矩阵R=\begin{array} {c|ccccccc}{M_{12 \times12}} &S1 &S2 &S3 &S4 &S5 &S6 &S7 &S8 &S9 &S10 &S11 &S12\\ \hline S1 &1 &1 &1 &1 &1 &1 &0 &1 &1 &1 &1 &1\\ \hline S2 &1 &1 &1 &1 &1 &1 &0 &1 &1 &1 &1 &1\\ \hline S3 &0 &0 &1 &1 &1 &1 &0 &1 &1 &1 &1 &1\\ \hline S4 &0 &0 &0 &1 &1 &1 &0 &1 &1 &1 &1 &1\\ \hline S5 &0 &0 &0 &0 &1 &0 &0 &1 &1 &1 &0 &0\\ \hline S6 &0 &0 &0 &0 &0 &1 &0 &1 &1 &1 &0 &0\\ \hline S7 &0 &0 &0 &0 &0 &0 &1 &1 &1 &1 &0 &0\\ \hline S8 &0 &0 &0 &0 &0 &0 &0 &1 &1 &1 &0 &0\\ \hline S9 &0 &0 &0 &0 &0 &0 &0 &1 &1 &1 &0 &0\\ \hline S10 &0 &0 &0 &0 &0 &0 &0 &1 &1 &1 &0 &0\\ \hline S11 &0 &0 &0 &1 &1 &1 &0 &1 &1 &1 &1 &1\\ \hline S12 &0 &0 &0 &1 &1 &1 &0 &1 &1 &1 &1 &1\\ \hline \end{array} $$$$缩减矩阵S=\begin{array} {c|ccccccc}{M_{12 \times12}} &S1 &S2 &S3 &S4 &S5 &S6 &S7 &S8 &S9 &S10 &S11 &S12\\ \hline S1 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S2 &1 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S3 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S4 &0 &0 &0 &0 &1 &1 &0 &0 &0 &0 &1 &0\\ \hline S5 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0\\ \hline S6 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0\\ \hline S7 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0\\ \hline S8 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline S9 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0\\ \hline S10 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0\\ \hline S11 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1\\ \hline S12 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline \end{array} $$

原始结果

S10

S11

S12

结论：错误

该篇是手算出错的典型例子，尤其里面有回路，自己画的时候，大概率是错的。就本文来说，核心问题是作者不知道如何缩边。
