基本信息

评测编号	039
论文名称	基于ISM与AHP的呼吸机失效影响因素的分析
作者	陈雯1 ，顾宏清2
通讯方式	1.上海市长宁区精神卫生中心行政科，上海 200335；2.上海市儿童医学中心设备科，上海 200127
原始文章	基于ISM与AHP的呼吸机失效影响因素的分析

从最终层级图进行初步判断

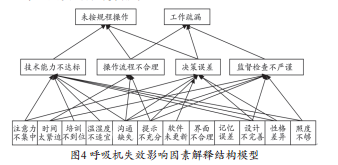

论文原始截图
同一层级是否有横向非回路箭头	无
初步评估结果	无

从原始矩阵开始根据文章采用的方法进行计算

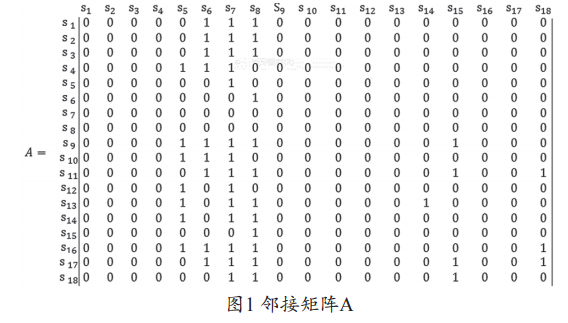

原始矩阵=

$$原始矩阵A=\begin{array} {c|ccccccc}{M_{18 \times18}} &S1 &S2 &S3 &S4 &S5 &S6 &S7 &S8 &S9 &S10 &S11 &S12 &S13 &S14 &S15 &S16 &S17 &S18\\ \hline S1 &0 &0 &0 &0 &0 &1 &1 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S2 &0 &0 &0 &0 &0 &1 &1 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S3 &0 &0 &0 &0 &0 &1 &1 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S4 &0 &0 &0 &0 &1 &1 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S5 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S6 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S7 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S8 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S9 &0 &0 &0 &0 &1 &1 &1 &1 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline S10 &0 &0 &0 &0 &1 &1 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S11 &0 &0 &0 &0 &0 &1 &1 &1 &0 &0 &0 &0 &0 &0 &1 &0 &0 &1\\ \hline S12 &0 &0 &0 &0 &1 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S13 &0 &0 &0 &0 &1 &0 &1 &1 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0\\ \hline S14 &0 &0 &0 &0 &1 &0 &1 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S15 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S16 &0 &0 &0 &0 &1 &1 &1 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1\\ \hline S17 &0 &0 &0 &0 &0 &1 &1 &1 &0 &0 &0 &0 &0 &0 &1 &0 &0 &1\\ \hline S18 &0 &0 &0 &0 &0 &0 &1 &1 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline \end{array} $$

计算结果比较

$$可达矩阵R=\begin{array} {c|ccccccc}{M_{18 \times18}} &S1 &S2 &S3 &S4 &S5 &S6 &S7 &S8 &S9 &S10 &S11 &S12 &S13 &S14 &S15 &S16 &S17 &S18\\ \hline S1 &1 &0 &0 &0 &0 &1 &1 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S2 &0 &1 &0 &0 &0 &1 &1 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S3 &0 &0 &1 &0 &0 &1 &1 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S4 &0 &0 &0 &1 &1 &1 &1 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S5 &0 &0 &0 &0 &1 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S6 &0 &0 &0 &0 &0 &1 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S7 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S8 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S9 &0 &0 &0 &0 &1 &1 &1 &1 &1 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline S10 &0 &0 &0 &0 &1 &1 &1 &1 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S11 &0 &0 &0 &0 &0 &1 &1 &1 &0 &0 &1 &0 &0 &0 &1 &0 &0 &1\\ \hline S12 &0 &0 &0 &0 &1 &0 &1 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0\\ \hline S13 &0 &0 &0 &0 &1 &0 &1 &1 &0 &0 &0 &0 &1 &1 &0 &0 &0 &0\\ \hline S14 &0 &0 &0 &0 &1 &0 &1 &1 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0\\ \hline S15 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline S16 &0 &0 &0 &0 &1 &1 &1 &1 &0 &0 &0 &0 &0 &0 &1 &1 &0 &1\\ \hline S17 &0 &0 &0 &0 &0 &1 &1 &1 &0 &0 &0 &0 &0 &0 &1 &0 &1 &1\\ \hline S18 &0 &0 &0 &0 &0 &0 &1 &1 &0 &0 &0 &0 &0 &0 &1 &0 &0 &1\\ \hline \end{array} $$$$缩减矩阵S=\begin{array} {c|ccccccc}{M_{18 \times18}} &S1 &S2 &S3 &S4 &S5 &S6 &S7 &S8 &S9 &S10 &S11 &S12 &S13 &S14 &S15 &S16 &S17 &S18\\ \hline S1 &0 &0 &0 &0 &0 &1 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S2 &0 &0 &0 &0 &0 &1 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S3 &0 &0 &0 &0 &0 &1 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S4 &0 &0 &0 &0 &1 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S5 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S6 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S7 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S8 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S9 &0 &0 &0 &0 &1 &1 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline S10 &0 &0 &0 &0 &1 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S11 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1\\ \hline S12 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S13 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0\\ \hline S14 &0 &0 &0 &0 &1 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S15 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S16 &0 &0 &0 &0 &1 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1\\ \hline S17 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1\\ \hline S18 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline \end{array} $$

原始结果

S10

S11

S12

S13

S14

S15

S16

S17

S18

结论：错误

层级对不上，原来计算错误，从没有详细的分层步骤可以预测到错误的结果。
