基本信息

评测编号	042
论文名称	基于项目全生命周期的风险管理过程研究
作者	刘强，陈丽萍
通讯方式	中国海洋大学工程学院，山东青岛 266100，E-mail：liuqiang@ouc.edu.cn
原始文章	基于项目全生命周期的风险管理过程研究

从最终层级图进行初步判断

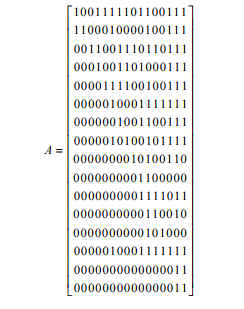

论文原始截图
同一层级是否有横向非回路箭头	无
初步评估结果	无
说明	截图部分的标注可以看出，其用的是结果优先的抽取规则。

从原始矩阵开始根据文章采用的方法进行计算

原始矩阵=

$$原始矩阵A=\begin{vmatrix}1&0&0&1&1&1&1&1&0&1&1&0&0&1&1&1\\ 1&1&0&0&0&1&0&0&0&0&1&0&0&1&1&1\\ 0&0&1&1&0&0&1&1&1&0&1&1&0&1&1&1\\ 0&0&0&1&0&0&1&1&0&1&0&0&0&1&1&1\\ 0&0&0&0&1&1&1&1&0&0&1&0&0&1&1&1\\ 0&0&0&0&0&1&0&0&0&1&1&1&1&1&1&1\\ 0&0&0&0&0&0&1&0&0&1&1&0&0&1&1&1\\ 0&0&0&0&0&1&0&1&0&0&1&0&1&1&1&1\\ 0&0&0&0&0&0&0&0&1&0&1&0&0&1&1&0\\ 0&0&0&0&0&0&0&0&0&1&1&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&1&1&1&1&0&1&1\\ 0&0&0&0&0&0&0&0&0&0&1&1&0&0&1&0\\ 0&0&0&0&0&0&0&0&0&0&1&0&1&0&0&0\\ 0&0&0&0&0&1&0&0&0&1&1&1&1&1&1&1\\ 0&0&0&0&0&0&0&0&0&0&0&0&0&0&1&1\\ 0&0&0&0&0&0&0&0&0&0&0&0&0&0&1&1\\\end{vmatrix} $$

计算结果比较

$$可达矩阵R=\begin{vmatrix}1&0&0&1&1&1&1&1&0&1&1&1&1&1&1&1\\ 1&1&0&1&1&1&1&1&0&1&1&1&1&1&1&1\\ 0&0&1&1&0&1&1&1&1&1&1&1&1&1&1&1\\ 0&0&0&1&0&1&1&1&0&1&1&1&1&1&1&1\\ 0&0&0&0&1&1&1&1&0&1&1&1&1&1&1&1\\ 0&0&0&0&0&1&0&0&0&1&1&1&1&1&1&1\\ 0&0&0&0&0&1&1&0&0&1&1&1&1&1&1&1\\ 0&0&0&0&0&1&0&1&0&1&1&1&1&1&1&1\\ 0&0&0&0&0&1&0&0&1&1&1&1&1&1&1&1\\ 0&0&0&0&0&0&0&0&0&1&1&1&1&0&1&1\\ 0&0&0&0&0&0&0&0&0&1&1&1&1&0&1&1\\ 0&0&0&0&0&0&0&0&0&1&1&1&1&0&1&1\\ 0&0&0&0&0&0&0&0&0&1&1&1&1&0&1&1\\ 0&0&0&0&0&1&0&0&0&1&1&1&1&1&1&1\\ 0&0&0&0&0&0&0&0&0&0&0&0&0&0&1&1\\ 0&0&0&0&0&0&0&0&0&0&0&0&0&0&1&1\\\end{vmatrix} $$$$缩减矩阵S=\begin{vmatrix}0&0&0&1&1&0&0&0&0&0&0&0&0&0&0&0\\ 1&0&0&0&0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&1&0&0&0&0&1&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&1&1&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&1&1&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&1&0&0&0&1&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0&0&1&0&0\\ 0&0&0&0&0&1&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0&0&1&0&0\\ 0&0&0&0&0&0&0&0&0&0&1&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&1&0&0&1&0\\ 0&0&0&0&0&0&0&0&0&0&0&0&1&0&0&0\\ 0&0&0&0&0&0&0&0&0&1&0&0&0&0&0&0\\ 0&0&0&0&0&1&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0&0&0&0&1\\ 0&0&0&0&0&0&0&0&0&0&0&0&0&0&1&0\\\end{vmatrix} $$

原始结果

结论：勉强正确

吐槽一下，原文的矩阵排版，真是挫呀，比较大的可能是文本去掉了空格，或者分割符弄上去的。
有纰漏的地方是从上到下的回路漏掉了！层级分解是对的。
不过该层级并不影响其后续的计算。
