基本信息

评测编号	052
论文名称	基于解释结构模型的供热企业经营风险结构
作者	高夏宇1，臧海瑞2，高恩华3
通讯方式	1．天津工业大学管理学院，天津300387； 2．中国电力工程顾问集团华北电力设计院工程有限公司发电工程事业部，北京100120； 3．中国能源建设集团天津电力建设公司，天津300451
原始文章	基于解释结构模型的供热企业经营风险结构

从最终层级图进行初步判断

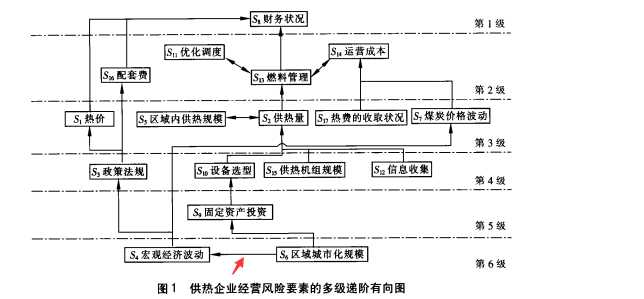

论文原始截图
同一层级是否有横向非回路箭头	有
初步评估结果	已经可以判断结果图是错的了
说明	看到矩阵不大，到时候再跑一遍进行验证。

从原始矩阵开始根据文章采用的方法进行计算

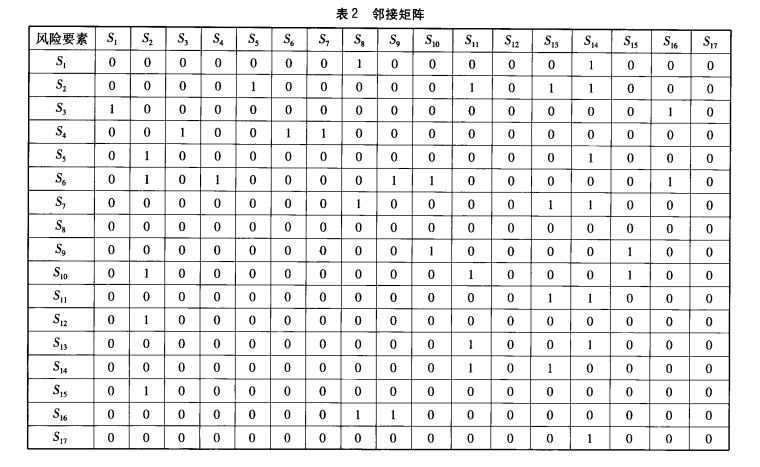

原始矩阵=

$$原始矩阵A=\begin{array} {c|ccccccc}{M_{17 \times17}} &S1 &S2 &S3 &S4 &S5 &S6 &S7 &S8 &S9 &S10 &S11 &S12 &S13 &S14 &S15 &S16 &S17\\ \hline S1 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline S2 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &1 &0 &1 &1 &0 &0 &0\\ \hline S3 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0\\ \hline S4 &0 &0 &1 &0 &0 &1 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S5 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline S6 &0 &1 &0 &1 &0 &0 &0 &0 &1 &1 &0 &0 &0 &0 &0 &1 &0\\ \hline S7 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &1 &1 &0 &0 &0\\ \hline S8 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S9 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &1 &0 &0\\ \hline S10 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &1 &0 &0\\ \hline S11 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &1 &0 &0 &0\\ \hline S12 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S13 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &1 &0 &0 &0\\ \hline S14 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &1 &0 &0 &0 &0\\ \hline S15 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S16 &0 &0 &0 &0 &0 &0 &0 &1 &1 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S17 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline \end{array} $$

计算结果比较

$$可达矩阵R=\begin{array} {c|ccccccc}{M_{17 \times17}} &S1 &S2 &S3 &S4 &S5 &S6 &S7 &S8 &S9 &S10 &S11 &S12 &S13 &S14 &S15 &S16 &S17\\ \hline S1 &1 &0 &0 &0 &0 &0 &0 &1 &0 &0 &1 &0 &1 &1 &0 &0 &0\\ \hline S2 &0 &1 &0 &0 &1 &0 &0 &0 &0 &0 &1 &0 &1 &1 &0 &0 &0\\ \hline S3 &1 &1 &1 &0 &1 &0 &0 &1 &1 &1 &1 &0 &1 &1 &1 &1 &0\\ \hline S4 &1 &1 &1 &1 &1 &1 &1 &1 &1 &1 &1 &0 &1 &1 &1 &1 &0\\ \hline S5 &0 &1 &0 &0 &1 &0 &0 &0 &0 &0 &1 &0 &1 &1 &0 &0 &0\\ \hline S6 &1 &1 &1 &1 &1 &1 &1 &1 &1 &1 &1 &0 &1 &1 &1 &1 &0\\ \hline S7 &0 &0 &0 &0 &0 &0 &1 &1 &0 &0 &1 &0 &1 &1 &0 &0 &0\\ \hline S8 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S9 &0 &1 &0 &0 &1 &0 &0 &0 &1 &1 &1 &0 &1 &1 &1 &0 &0\\ \hline S10 &0 &1 &0 &0 &1 &0 &0 &0 &0 &1 &1 &0 &1 &1 &1 &0 &0\\ \hline S11 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &1 &1 &0 &0 &0\\ \hline S12 &0 &1 &0 &0 &1 &0 &0 &0 &0 &0 &1 &1 &1 &1 &0 &0 &0\\ \hline S13 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &1 &1 &0 &0 &0\\ \hline S14 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &1 &1 &0 &0 &0\\ \hline S15 &0 &1 &0 &0 &1 &0 &0 &0 &0 &0 &1 &0 &1 &1 &1 &0 &0\\ \hline S16 &0 &1 &0 &0 &1 &0 &0 &1 &1 &1 &1 &0 &1 &1 &1 &1 &0\\ \hline S17 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &1 &1 &0 &0 &1\\ \hline \end{array} $$$$缩减矩阵S=\begin{array} {c|ccccccc}{M_{17 \times17}} &S1 &S2 &S3 &S4 &S5 &S6 &S7 &S8 &S9 &S10 &S11 &S12 &S13 &S14 &S15 &S16 &S17\\ \hline S1 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline S2 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline S3 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0\\ \hline S4 &0 &0 &1 &0 &0 &1 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S5 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S6 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S7 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &1 &0 &0 &0 &0\\ \hline S8 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S9 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0\\ \hline S10 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0\\ \hline S11 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0\\ \hline S12 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S13 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline S14 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0\\ \hline S15 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S16 &0 &0 &0 &0 &0 &0 &0 &1 &1 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S17 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline \end{array} $$

原始结果
