基本信息

评测编号	055
论文名称	在线课程学习体验的影响因素及其结构研究
作者	刘斌1,2 张文兰1
通讯方式	1．陕西师范大学教育学院，陕西西安 710062； 2．湖南科技学院电子与信息工程学院，湖南永州 425199
原始文章	在线课程学习体验的影响因素及其结构研究

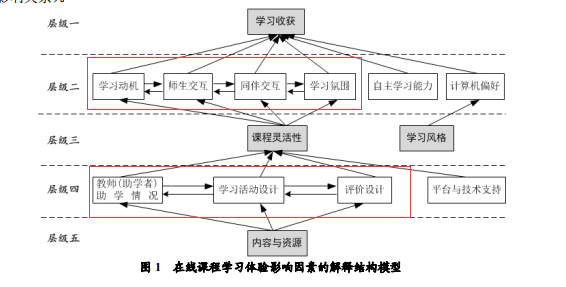

从最终层级图进行初步判断

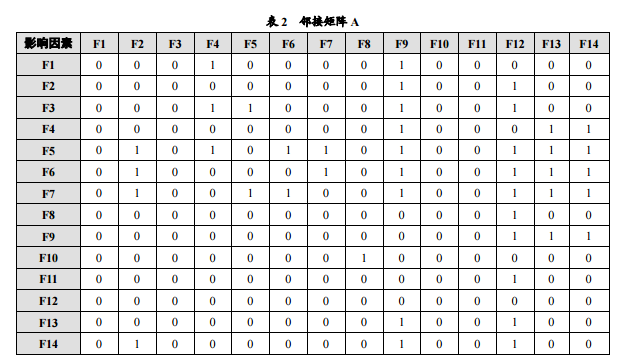

论文原始截图
同一层级是否有横向非回路箭头	无
初步评估结果	无
说明	同一层级的体现的是回路,看到出这种图一般是对的。

从原始矩阵开始根据文章采用的方法进行计算

原始矩阵=

$$原始矩阵A=\begin{array} {c|ccccccc}{M_{14 \times14}} &F1 &F2 &F3 &F4 &F5 &F6 &F7 &F8 &F9 &F10 &F11 &F12 &F13 &F14\\ \hline F1 &0 &0 &0 &1 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0\\ \hline F2 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &1 &0 &0\\ \hline F3 &0 &0 &0 &1 &1 &0 &0 &0 &1 &0 &0 &1 &0 &0\\ \hline F4 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &1 &1\\ \hline F5 &0 &1 &0 &1 &0 &1 &1 &0 &1 &0 &0 &1 &1 &1\\ \hline F6 &0 &1 &0 &0 &0 &0 &1 &0 &1 &0 &0 &1 &1 &1\\ \hline F7 &0 &1 &0 &0 &1 &1 &0 &0 &1 &0 &0 &1 &1 &1\\ \hline F8 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0\\ \hline F9 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &1 &1\\ \hline F10 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0\\ \hline F11 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0\\ \hline F12 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline F13 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &1 &0 &0\\ \hline F14 &0 &1 &0 &0 &0 &0 &0 &0 &1 &0 &0 &1 &0 &0\\ \hline \end{array} $$

计算结果比较

$$可达矩阵R=\begin{array} {c|ccccccc}{M_{14 \times14}} &F1 &F2 &F3 &F4 &F5 &F6 &F7 &F8 &F9 &F10 &F11 &F12 &F13 &F14\\ \hline F1 &1 &1 &0 &1 &0 &0 &0 &0 &1 &0 &0 &1 &1 &1\\ \hline F2 &0 &1 &0 &0 &0 &0 &0 &0 &1 &0 &0 &1 &1 &1\\ \hline F3 &0 &1 &1 &1 &1 &1 &1 &0 &1 &0 &0 &1 &1 &1\\ \hline F4 &0 &1 &0 &1 &0 &0 &0 &0 &1 &0 &0 &1 &1 &1\\ \hline F5 &0 &1 &0 &1 &1 &1 &1 &0 &1 &0 &0 &1 &1 &1\\ \hline F6 &0 &1 &0 &1 &1 &1 &1 &0 &1 &0 &0 &1 &1 &1\\ \hline F7 &0 &1 &0 &1 &1 &1 &1 &0 &1 &0 &0 &1 &1 &1\\ \hline F8 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &1 &0 &0\\ \hline F9 &0 &1 &0 &0 &0 &0 &0 &0 &1 &0 &0 &1 &1 &1\\ \hline F10 &0 &0 &0 &0 &0 &0 &0 &1 &0 &1 &0 &1 &0 &0\\ \hline F11 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &1 &0 &0\\ \hline F12 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0\\ \hline F13 &0 &1 &0 &0 &0 &0 &0 &0 &1 &0 &0 &1 &1 &1\\ \hline F14 &0 &1 &0 &0 &0 &0 &0 &0 &1 &0 &0 &1 &1 &1\\ \hline \end{array} $$$$缩减矩阵S=\begin{array} {c|ccccccc}{M_{14 \times14}} &F1 &F2 &F3 &F4 &F5 &F6 &F7 &F8 &F9 &F10 &F11 &F12 &F13 &F14\\ \hline F1 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline F2 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &1 &0 &0\\ \hline F3 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline F4 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0\\ \hline F5 &0 &0 &0 &1 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline F6 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0\\ \hline F7 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline F8 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0\\ \hline F9 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0\\ \hline F10 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0\\ \hline F11 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0\\ \hline F12 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline F13 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1\\ \hline F14 &0 &1 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline \end{array} $$

原始结果

F10

F11

F12

F13

F14

结论：正确

正确，其替换回去的补了很多箭头，主要是与回路有关的箭头。
