基本信息

评测编号	058
论文名称	基于ISM模型的可控飞行撞地诱因关系分析
作者	魏燕明 1，甘旭升 2，游雯雯 2，蒋铭乐 2
通讯方式	1. 西京学院，西安 710123;2. 空军工程大学空管领航学院，西安 710051
原始文章	基于ISM模型的可控飞行撞地诱因关系分析

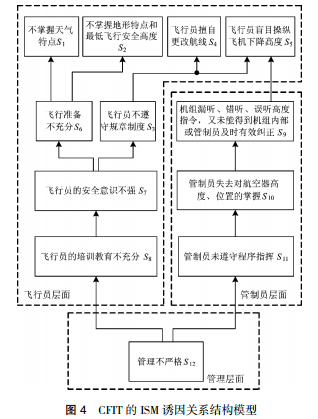

从最终层级图进行初步判断

论文原始截图
同一层级是否有横向非回路箭头	无
初步评估结果	无
说明	层级没有问题

从原始矩阵开始根据文章采用的方法进行计算

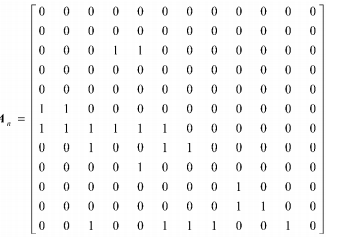

原始矩阵=

$$原始矩阵A=\begin{vmatrix}0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&1&1&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0\\ 1&1&0&0&0&0&0&0&0&0&0&0\\ 1&1&1&1&1&1&0&0&0&0&0&0\\ 0&0&1&0&0&1&1&0&0&0&0&0\\ 0&0&0&0&1&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&1&0&0&0\\ 0&0&0&0&0&0&0&0&1&1&0&0\\ 0&0&1&0&0&1&1&1&0&0&1&0\\\end{vmatrix} $$

计算结果比较

$$可达矩阵R=\begin{vmatrix}1&0&0&0&0&0&0&0&0&0&0&0\\ 0&1&0&0&0&0&0&0&0&0&0&0\\ 0&0&1&1&1&0&0&0&0&0&0&0\\ 0&0&0&1&0&0&0&0&0&0&0&0\\ 0&0&0&0&1&0&0&0&0&0&0&0\\ 1&1&0&0&0&1&0&0&0&0&0&0\\ 1&1&1&1&1&1&1&0&0&0&0&0\\ 1&1&1&1&1&1&1&1&0&0&0&0\\ 0&0&0&0&1&0&0&0&1&0&0&0\\ 0&0&0&0&1&0&0&0&1&1&0&0\\ 0&0&0&0&1&0&0&0&1&1&1&0\\ 1&1&1&1&1&1&1&1&1&1&1&1\\\end{vmatrix} $$$$缩减矩阵S=\begin{vmatrix}0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&1&1&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0&0\\ 1&1&0&0&0&0&0&0&0&0&0&0\\ 0&0&1&0&0&1&0&0&0&0&0&0\\ 0&0&0&0&0&0&1&0&0&0&0&0\\ 0&0&0&0&1&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&1&0&0&0\\ 0&0&0&0&0&0&0&0&0&1&0&0\\ 0&0&0&0&0&0&0&1&0&0&1&0\\\end{vmatrix} $$

原始结果

结论：正确

正确。
