基本信息

评测编号	066
论文名称	石油应急管理活动识别及系统结构分析
作者	吕涛富莉
通讯方式	中国矿业大学管理学院江苏徐州
原始文章	石油应急管理活动识别及系统结构分析

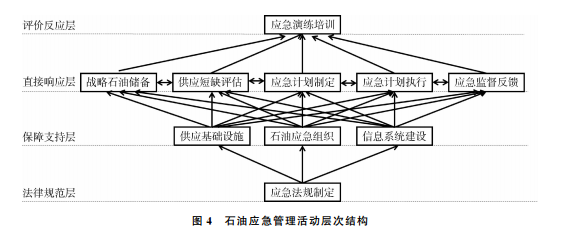

从最终层级图进行初步判断

论文原始截图
同一层级是否有横向非回路箭头	无
初步评估结果	无
说明	常规的画法，有大回路，使劲的添加线。是按照结果优先的抽取方法抽取。

从原始矩阵开始根据文章采用的方法进行计算

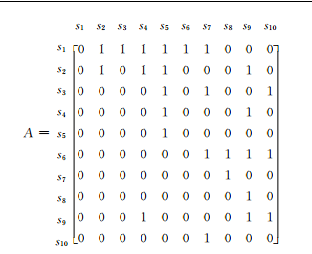

原始矩阵=

$$原始矩阵A=\begin{array} {c|ccccccc}{M_{10 \times10}} &S1 &S2 &S3 &S4 &S5 &S6 &S7 &S8 &S9 &S10\\ \hline S1 &0 &1 &1 &1 &1 &1 &1 &0 &0 &0\\ \hline S2 &0 &1 &0 &1 &1 &0 &0 &0 &1 &0\\ \hline S3 &0 &0 &0 &0 &1 &0 &1 &0 &0 &1\\ \hline S4 &0 &0 &0 &0 &1 &0 &0 &0 &1 &0\\ \hline S5 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0\\ \hline S6 &0 &0 &0 &0 &0 &0 &1 &1 &1 &1\\ \hline S7 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0\\ \hline S8 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0\\ \hline S9 &0 &0 &0 &1 &0 &0 &0 &0 &1 &1\\ \hline S10 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline \end{array} $$

计算结果比较

$$可达矩阵R=\begin{array} {c|ccccccc}{M_{10 \times10}} &S1 &S2 &S3 &S4 &S5 &S6 &S7 &S8 &S9 &S10\\ \hline S1 &1 &1 &1 &1 &1 &1 &1 &1 &1 &1\\ \hline S2 &0 &1 &0 &1 &1 &0 &1 &1 &1 &1\\ \hline S3 &0 &0 &1 &1 &1 &0 &1 &1 &1 &1\\ \hline S4 &0 &0 &0 &1 &1 &0 &1 &1 &1 &1\\ \hline S5 &0 &0 &0 &0 &1 &0 &0 &0 &0 &0\\ \hline S6 &0 &0 &0 &1 &1 &1 &1 &1 &1 &1\\ \hline S7 &0 &0 &0 &1 &1 &0 &1 &1 &1 &1\\ \hline S8 &0 &0 &0 &1 &1 &0 &1 &1 &1 &1\\ \hline S9 &0 &0 &0 &1 &1 &0 &1 &1 &1 &1\\ \hline S10 &0 &0 &0 &1 &1 &0 &1 &1 &1 &1\\ \hline \end{array} $$$$缩减矩阵S=\begin{array} {c|ccccccc}{M_{10 \times10}} &S1 &S2 &S3 &S4 &S5 &S6 &S7 &S8 &S9 &S10\\ \hline S1 &0 &1 &1 &0 &0 &1 &0 &0 &0 &0\\ \hline S2 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0\\ \hline S3 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline S4 &0 &0 &0 &0 &1 &0 &1 &0 &0 &0\\ \hline S5 &0 &0 &0 &0 &0 &0 &0 &0 &0 &0\\ \hline S6 &0 &0 &0 &0 &0 &0 &1 &0 &0 &0\\ \hline S7 &0 &0 &0 &0 &0 &0 &0 &1 &0 &0\\ \hline S8 &0 &0 &0 &0 &0 &0 &0 &0 &1 &0\\ \hline S9 &0 &0 &0 &0 &0 &0 &0 &0 &0 &1\\ \hline S10 &0 &0 &0 &1 &0 &0 &0 &0 &0 &0\\ \hline \end{array} $$

原始结果

S10

结论：对的

最后的层级图，是在骨架阵到可达矩阵之间的范围。是对的图，层级也是对的。
