基本信息

评测编号	098
论文名称	基于ISM模型的第三方物流障碍因素分析
作者	张金贵陈凡
通讯方式	江苏科技大学，江苏镇江212003
原始文章	基于ISM模型的第三方物流障碍因素分析

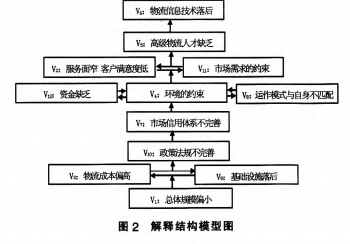

从最终层级图进行初步判断

论文原始截图
同一层级是否有横向非回路箭头	无
初步评估结果	无
说明	能看出是回路。

从原始矩阵开始根据文章采用的方法进行计算

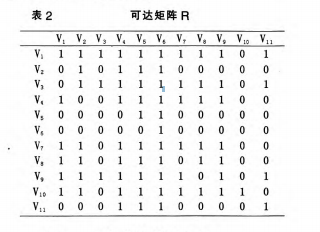

原始矩阵=

$$原始矩阵A=\begin{vmatrix}1&1&1&1&1&1&1&1&1&0&1\\ 0&1&0&1&1&1&0&0&0&0&0\\ 0&1&1&1&1&1&1&1&1&0&1\\ 1&0&0&1&1&1&1&1&1&0&0\\ 0&0&0&0&1&1&0&0&0&0&0\\ 0&0&0&0&0&1&0&0&0&0&0\\ 1&1&0&1&1&1&1&1&1&0&0\\ 1&1&0&1&1&1&0&1&1&0&0\\ 1&1&1&1&1&1&1&0&1&0&1\\ 1&1&0&1&1&1&1&1&1&1&0\\ 0&0&0&1&1&1&0&0&0&0&1\\\end{vmatrix} $$

计算结果比较

$$可达矩阵R=\begin{vmatrix}1&1&1&1&1&1&1&1&1&0&1\\ 1&1&1&1&1&1&1&1&1&0&1\\ 1&1&1&1&1&1&1&1&1&0&1\\ 1&1&1&1&1&1&1&1&1&0&1\\ 0&0&0&0&1&1&0&0&0&0&0\\ 0&0&0&0&0&1&0&0&0&0&0\\ 1&1&1&1&1&1&1&1&1&0&1\\ 1&1&1&1&1&1&1&1&1&0&1\\ 1&1&1&1&1&1&1&1&1&0&1\\ 1&1&1&1&1&1&1&1&1&1&1\\ 1&1&1&1&1&1&1&1&1&0&1\\\end{vmatrix} $$$$缩减矩阵S=\begin{vmatrix}0&1&0&0&1&0&0&0&0&0&0\\ 0&0&1&0&0&0&0&0&0&0&0\\ 0&0&0&1&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&1&0&0&0&0\\ 0&0&0&0&0&1&0&0&0&0&0\\ 0&0&0&0&0&0&0&0&0&0&0\\ 0&0&0&0&0&0&0&1&0&0&0\\ 0&0&0&0&0&0&0&0&1&0&0\\ 0&0&0&0&0&0&0&0&0&0&1\\ 1&0&0&0&0&0&0&0&0&0&0\\ 1&0&0&0&0&0&0&0&0&0&0\\\end{vmatrix} $$

原始结果

V10

V11

结论：错误

看可达矩阵可知，一个大的回路。
