二维半导体接触电阻接近量子极限！南大成果再登Nature
来源：南京大学 2023-01-12
导读：南京大学王欣然教授、施毅教授带领国际合作团队，通过增强半金属与二维半导体界面的轨道杂化，将单层二维半导体MoS2的接触电阻降低至42Ω·μm，超越了以化学键结合的硅基晶体管接触电阻，并接近理论量子极限。该成果解决了二维半导体应用于高性能集成电路的关键瓶颈之一，以“Approaching the quantum limit in two-dimensional semiconductor contacts”为题，2023年1月11日在线发表于Nature期刊。
硅基集成电路在过去60多年一直沿着摩尔定律的预测，朝着更小晶体管尺寸、更高集成度和更高能效的方向发展。然而，由于量子效应和界面效应的限制，硅基器件的微缩化已经接近极限。最新的国际器件与系统路线图（IRDS）预测，在2nm技术节点以下，以MoS2为代表的二维半导体将取代硅成为延续摩尔定律的新沟道材料。金属-半导体欧姆接触是实现高性能晶体管的关键，特别是在先进工艺节点下。传统硅基器件利用离子注入对接触区域进行高浓度掺杂，通过接触与沟道界面的化学键实现欧姆接触，其接触电阻约为100Ω·μm。由于原子级厚度，二维半导体与高能离子注入工艺不兼容，需要发展全新的欧姆接触技术。与硅相比，二维半导体存在天然的范德华间隙，金属与半导体界面的波函数杂化耦合较弱，因此实现超低接触电阻具有很大的挑战，这也是长期以来限制二维半导体高性能晶体管器件的关键瓶颈之一。面对上述挑战，合作团队提出了轨道杂化增强的新策略，在单层MoS2晶体管中实现了目前最低的接触电阻42Ω·μm，首次低于硅基器件并接近理论量子极限。团队首先通过第一性原理计算，在半金属Sb中发现了一个特殊的(0112)面，具有较强的z方向原子轨道分布，即使存在范德华间隙仍然与MoS2具有较强的原子轨道重叠，导致金属-半导体能带杂化，大幅提升电荷转移和载流子注入效率。进一步计算发现，该策略对于其他过渡金属硫族化合物半导体（如WS2、MoSe2、WSe2）具有普适性。在实验上，团队发展出高温蒸镀工艺在MoS2上实现了Sb(0112)薄膜的制备，通过X射线衍射和扫描透射电子显微镜验证了Sb薄膜的取向，以及与MoS2之间的理想界面。基于该工艺，团队制备了MoS2晶体管器件，发现Sb(0112)面与MoS2的平均接触电阻比Sb(0001)面低3.47倍，平均电流密度提升38%，充分证明了Sb(0112)接触对器件性能的显著提升作用。大规模晶体管阵列的统计结果表明Sb (0112)接触的各类性能参数呈现优异的均一特性，有望应用于二维半导体的集成规模化制造。由于接触电阻的降低，20nm沟道长度的MoS2晶体管在1V源漏电压下呈现电流饱和特性，开态电流高达1.23mA/μm，比之前的记录提高近45%，超过了相同节点的硅基CMOS器件，并满足IRDS对1nm节点逻辑器件的性能需求。Sb 0112)接触展现出来的优异电学性能、稳定性和后端兼容性证明该技术有望成为二维电子器件的核心技术。

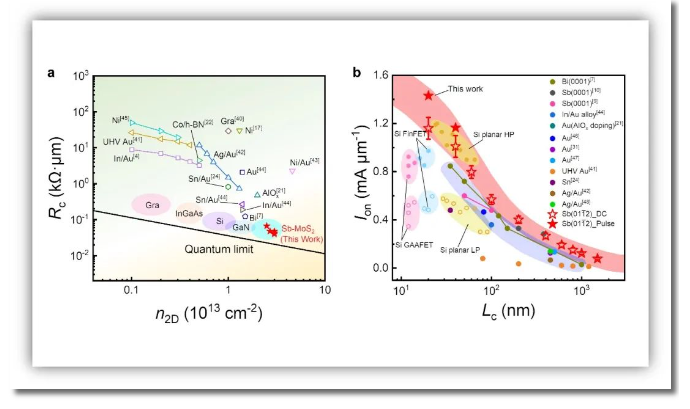

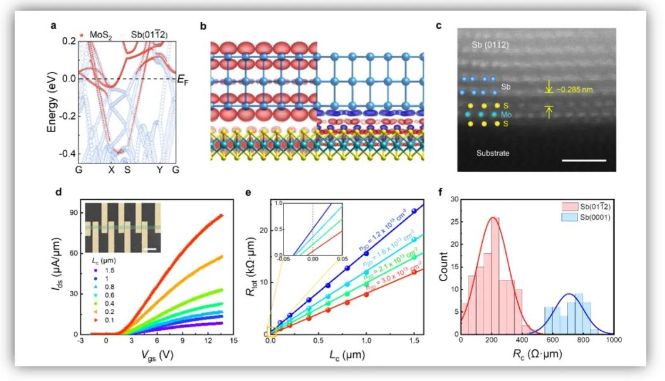

图1 Sb (0112)-MoS2接触的能带杂化理论(a-b)、高分辨STEM原子成像(c)和接触电阻测量(d-f)图2 Sb (0112)-MoS2接触电阻和器件电流密度与现有技术的对比该工作由南京大学、东南大学、南京工业大学、湖南大学和美国斯坦福大学共同完成。南京大学王欣然教授、施毅教授和东南大学王金兰教授为论文共同通讯作者。该研究得到了国家自然科学基金、国家重点研发计划、江苏省前沿引领技术基础研究专项等资助，以及南京大学微制造与集成工艺中心的大力支持。近年来，王欣然教授课题组聚焦二维半导体材料与器件技术，在大面积单晶材料生长(Nature Nanotech., 16, 1201 (2021); Nature, 605, 69 (2022))、超薄介质集成(Nature Electron., 2, 563 (2019))、三维异质集成(Nature Nanotech., 16, 1231 (2021))等方向取得多项重要进展，2022年荣获第四届“科学探索奖”，并获批国家自然科学基金创新研究群体项目。论文链接：https://www.nature.com/articles/s41586-022-05431-4
