木质素是一种自然界中含量丰富的可再生生物质原料，之前关于木质素发光性能的报导多集中在荧光领域，基于木质素RTP的报道不多，且目前关于木质素材料的发光性能研究仅包含其发光现象和应用，而由于木质素结构的复杂性其具体的发光机理却并未被深入研究。

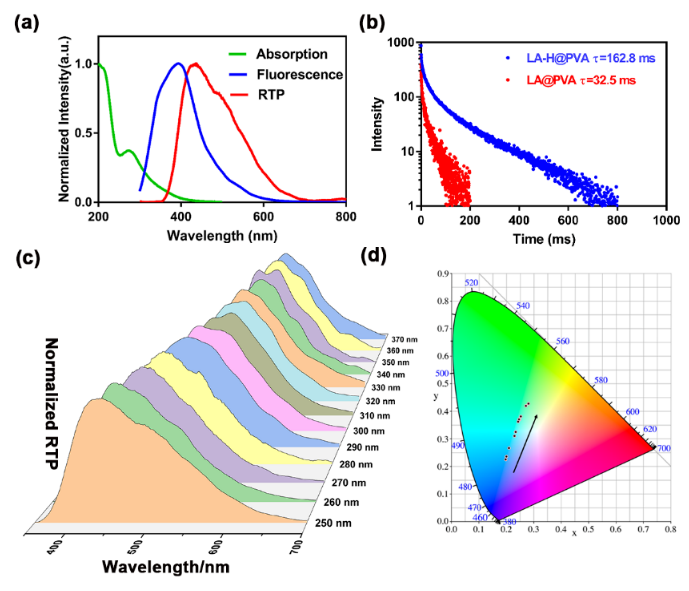

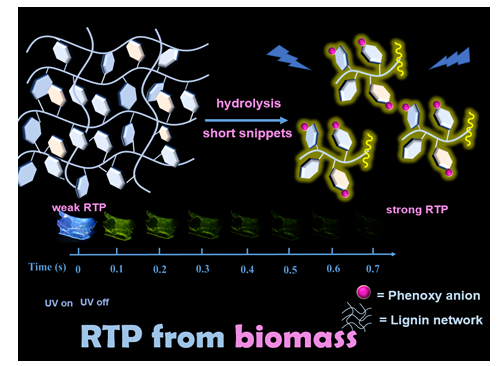

受木质素荧光发射的启发，马骧课题组通过将LA-H掺杂至PVA中形成柔性薄膜（LA-H@PVA），以简便的方式制备了木质素余晖材料（图1）。PVA基质中丰富的氢键网络可以有效地分散和固定LA-H，充分抑制了聚集诱导磷光猝灭以及激发三线态的非辐射跃迁过程。LA-H@PVA表现出依赖于激发波长的室温磷光发射特性，通过改变激发波长进行简单的调控实现了多色（从蓝色到绿色，再到黄绿色）室温磷光发射（图2）。

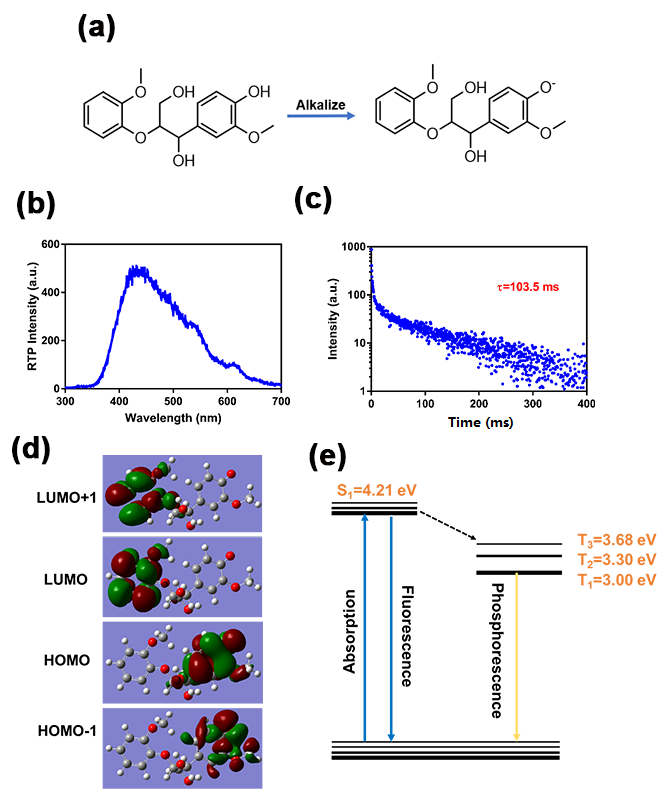

通过对乙醇提取木质素前后的发光性能差异进行分析，选取和木质素代表性结构类似的化合物愈创木酚基甘油-β-愈创木基丙醚（YCM）作为研究对象（图3），实验数据及理论计算研究表明：含有大量酚氧负离子的水解木质素小片段是有效的发光物质。此外，在体系中加入HI促进木质素水解后，LA-H的收率从9.2%提高到38.4%。

扫描二维码免费阅读全文
