JACS:可用作光刺激响应器件的电活性共价有机框架

来源:化学加网原创      2022-09-06
导读:近日,瑞典哥德堡大学的Karl Börjesson教授等人设计并合成了一种高度结晶的电活性共价有机框架(COFs),并成功将其制备成光滑连续薄膜用于有机半导体,大大提高了电导率。将光响应分子螺吡喃封装到 COF 孔道中,进一步制备成器件,在不同波长的光照下电流输出比达到 100倍,从而可以有效地改变开关状态。相关成果发表在J. Am. Chem. Soc.上。

正文

共价有机框架 (COFs)具有良好的结晶结构和结构可调性,在分离、催化,光电子学、储能等领域引起了特别的关注。将某些电活性基团引入COF框架,电活性 COF 可以被赋予光刺激响应性,可应用于多种电子设备,如光电探测器、场效应晶体管和电致变色器。这种光刺激响应主要基于两种机制,光电效应和光开关效应。在光电机制中,COF结构中的强光吸收单元吸收光子,从而产生光电流作为输出信号。然而,这只能实现实时响应且无法识别不同波长的光,这是因为所有波长的光吸收都会产生正电流增益。在光开关机制中,COF结构中的光开关单元改变了其化学构型,导致不同的电荷转移能力,然而光开关结构和 COF 合成方法之间的兼容性欠佳,极少有光开关 COF 的报道。另外, COFs的另一个优点,即高的孔隙率,在器件应用中的作用相对被忽视。

近日,瑞典哥德堡大学的Karl Börjesson教授等人提出了一种通过将光可切换分子结合到电活性 COF 的孔中来实现光刺激响应装置的策略,该方法可使用任何市售的尺寸合适的光开关分子。

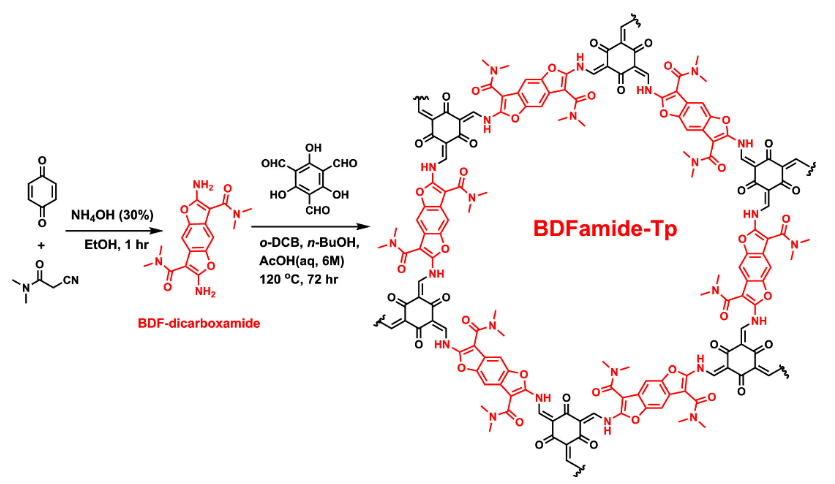

图1. 二维 COF BDFamide-Tp 的合成 (图片来源:J. Am. Chem. Soc.)
如图1所示,通过溶剂热法构建BDFamide-Tp,该COF材料的化学结构通过红外光谱、固态核磁、X-射线能谱得到了验证。

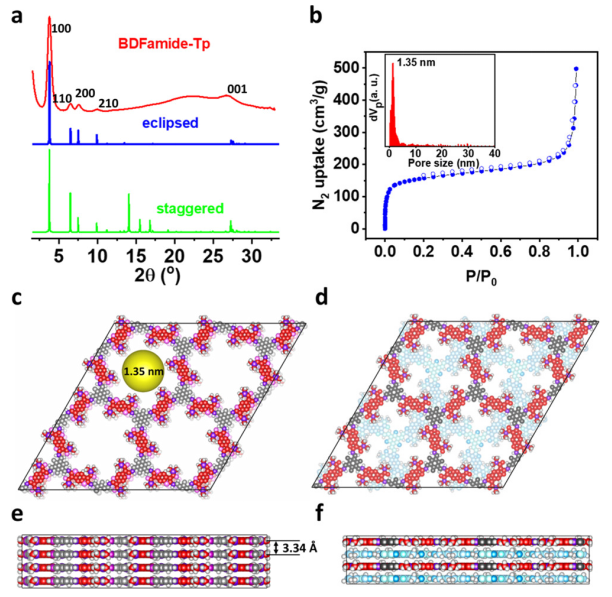

图 2. (a)  BDFamide-Tp 的 PXRD 图(红线)、BDFamide-Tp 的AA堆积模式(蓝线)、AB交错堆叠模式(绿线)的模拟 PXRD 图;(b) BDFamide-Tp 的 N2吸附-脱附等温线,插图为孔径分布图;(c) BDFamide-Tp 的AA堆积模式的俯视图(黄色说明其孔径尺寸; (e) BDFamide-Tp 的AA堆积模式的侧视图;(d)BDFamide-Tp 的AB堆积模式的俯视图;(f) BDFamide-Tp 的AA堆积模式的侧视图(图片来源:J. Am. Chem. Soc.)
BDFamide-Tp 的 PXRD 图表明其具有高结晶度(图2a), 3.8、6.5、7.6 和 10.0° 的峰分别归因于 (100)、(110)、(200) 和 (210) 晶面,26.7°处的峰代表(001)面,层间 π-π 堆叠距离为 3.3 Å,这与模拟的AA堆叠模式相同,因此,二维 COF BDFamide-Tp 的晶体结构为hcb型拓扑结构。BDFamide-Tp 的孔隙率由 77 K 下的 N2吸附等温线确定。可逆的 I 型等温线(图2b)证明了材料的微孔特征,其表面积为588 mg–1,孔径为 1.35 nm,与理论值吻合。


图3. 通过界面聚合法制备BDFamide-Tp COF 薄膜 (图片来源:J. Am. Chem. Soc.)

电活性COF材料必须以薄膜状态才能应用于电子器件。如图3所示,作者采用典型的界面法成功制备了 BDFamide-Tp COF 薄膜,转移到所需的基板上,以进行进一步的表征和设备构建。

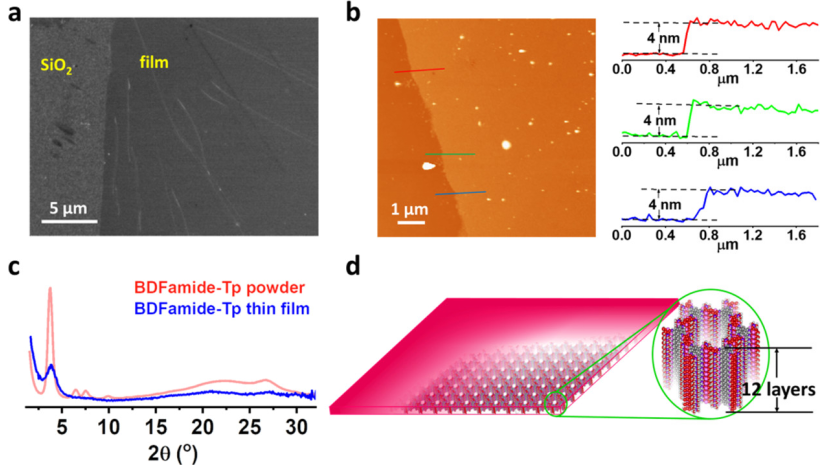

图 4. (a) 通过界面合成制备的 BDFamide-Tp 薄膜的 SEM 图像;(b) BDFamide-Tp 薄膜的 AFM 图像(左)和横截面轮廓(右);(c) BDFamide-Tp 薄膜(蓝色)的 GIXRD 图与BDFamide-Tp 粉末(红色)的 PXRD 图对比;(d) BDFamide-Tp 薄膜图示。(图片来源:J. Am. Chem. Soc.)
 图4a为 SiO2基板上的 BDFamide-Tp 薄膜的 SEM 图像。薄膜显示出高连续性和均匀的表面。图 4b表明BDFamide-Tp COF 薄膜没有明显的裂缝或针孔,说明材料的内部连续性,在不同位置测量的薄膜厚度均为4 nm ,表明 BDFamide-Tp COF 薄膜的厚度均匀。对薄膜进行掠入射 X-射线衍射 (GIXRD) (图 4C)测试,将结果与溶剂热合成制备的粉末的 PXRD 图谱进行比较,薄膜的主要衍射峰几乎相同,表明薄膜的结构与粉末相同。根据薄膜的厚度和COF层间距,制备的薄膜大约包含12 层 2D 网络结构(图4d)。

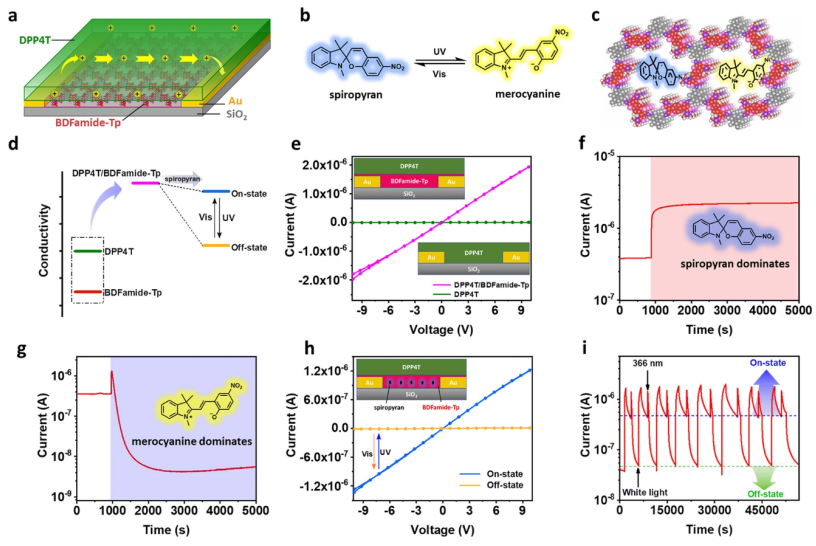

图 5. (a) 以 BDFamide-Tp/DPP4T 作为有源层的器件的结构示意图。Au用作电极,SiO2用作绝缘基板;(b) 光响应分子在紫外/可见光照射下显示出可逆的结构转变;(c) BDFamide-Tp COF 的孔道中封装的螺吡喃/部花青的图示;(d) 光开关器件工作机制;(e )仅 DPP4T 作为有源层和 DPP4T/BDFamide-Tp 作为有源层的器件的电压-电流(I-V)曲线;(f) 光开关器件开启过程的动态电流记录,粉色区域表示可见光照射;(g) 关闭过程的动态电流记录,紫色区域表示紫外线照射。(h) UV 照射 8 分钟(黄色,关闭状态)或可见光照射 6 分钟(蓝色,开启状态)后光的I - V曲线;(i) 光开关器件在连续开关操作下的输出电流。(图片来源:J. Am. Chem. Soc.)
将有机半导体DPP4T进一步沉积在 BDFamide-Tp 薄膜上方组装成器件(图5a),作为对比,纯 DPP4T制备的器件的I - V曲线显示电流可以忽略不计,而BDFamide-Tp 的存在使得器件显示出电活性,表明BDFamide-Tp可以显著提高有机半导体 DPP4T 的导电性(图5 e)。这是由于界面掺杂效应,p 型半导体 DPP4T 可以将电子转移到缺电子的 BDFamide-Tp 并产生空穴作为电荷载流子。有了这种有趣的掺杂现象,如果 BDFamide-Tp 的掺杂能力可以通过光调节,就可以实现光刺激响应。为了实现这个想法,将光可切换分子封装到 COF 的孔隙中,以影响器件导电通道内的质子/电荷转移。螺吡喃有两种状态,可以通过紫外光和可见光照射可逆地切换(图5b),这两种状态的尺寸均小于COF的孔道尺寸(图5c)。螺吡喃状态对器件的电流影响较小,部花青状态会对质子/电荷转移造成严重干扰。当暴露在可见光的持续照射下时,以螺吡喃的状态存在,电流会立即增加(图 5f)。相反,当暴露在持续照射的紫外光下时,会迅速转变为部花青状态,电流会急剧增加然后立即下降(图5g)。当通过 UV/Vis 光之间切换时,制造的器件显示出不同的电导率,如I - V曲线所示(图 5 h )。开启和关闭状态下的输出电流分别可以达到 1.2 × 10 –6 A ( V = 10 V) 和 1.2 × 10 –8 ( V = 10 V),并且输出电流也十分稳定(图5i),进一步显示了器件的可靠性。

总结

哥德堡大学的Karl Börjesson教授等人设计并成功合成了一种电活性 COF,BDFamide-Tp。BDFamide-Tp COF 显示出高结晶度,具有 1.35 nm 的孔道结构。此外,通过界面合成制备了高质量 BDFamide-Tp 薄膜,光可切换分子可以封装到 COF 的孔中,与有机半导体一起可以制备光响应器件。2D COF BDFamide-Tp 具有两个重要作用:(1)BDFamide-Tp 显示出电活性,与有机半导体 DPP4T结合,提高了其导电性;(2)BDFamide-Tp 的孔道结构允许将分子光开关封装在其中,当暴露在不同波长的光下时,会调节的掺杂效应,进而调控输出电流。


文献详情:

Yizhou Yang, Amritha P Sandra, Alexander Idström, Clara Schäfer, Martin Andersson, Lars Evenäs, Karl Börjesson*. Electroactive Covalent Organic Framework Enabling Photostimulus-Responsive Devices. J. Am. Chem. Soc2022https://doi.org/10.1021/jacs.2c06333.
